ABS , ASR SYSTEM 원리

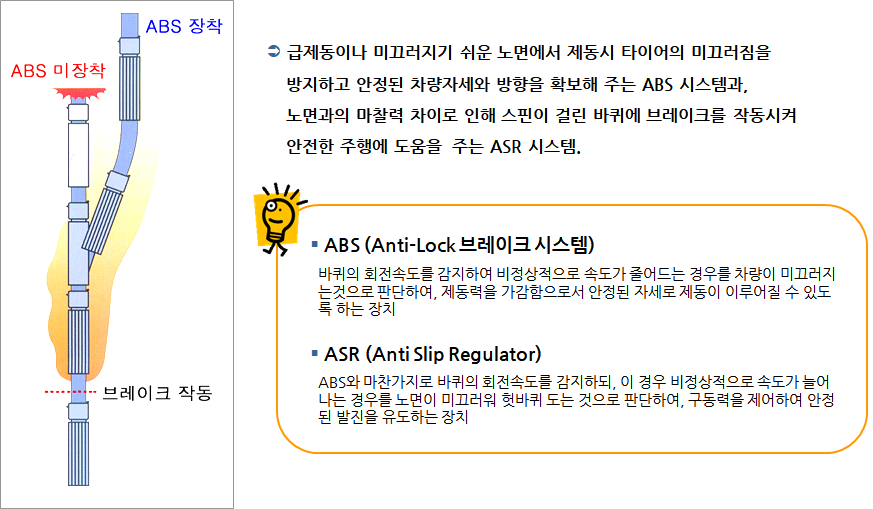

▣ ABS 시스템
▶ 기능 및 구성품
1) 기 능 : 제동 시 휠 잠김을 방지하는 장치
- 급 제동 및 노면 악 조건하에서의 제동 시 휠 잠김 현상이 발생하면 이로 인해 제동력이
떨어지고 제동거리 또한 길어지게 되며 차량을 원하는 방행으로 움직일 수 없게 된다.
이러한 휠 잠김을 방지하여 위험성을 줄이는 안전장치.

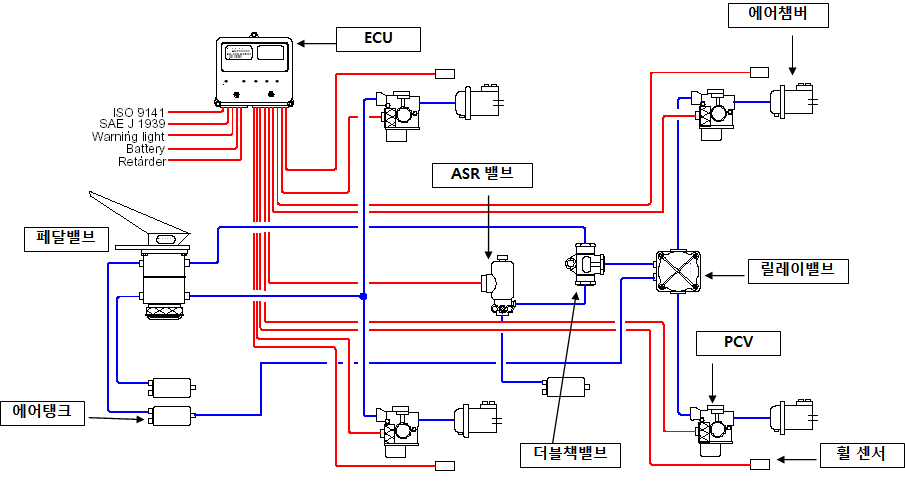

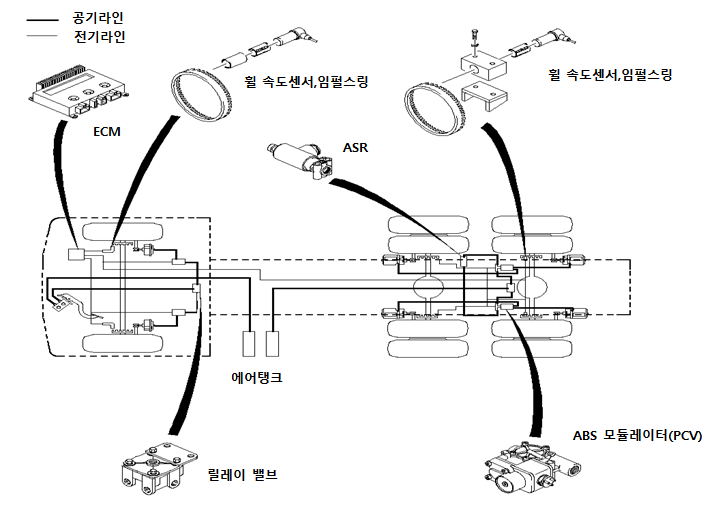

2) 구성품
- 두뇌 역할을 하는 ECU ( ELECTRONIC CONTROL UNIT)
- 압력을 조절하는 밸브 (Pressure Control Valve)
- 속도를 감지하는 센서 (Wheel Speed Sensor)
3) 작동 조건
- 차량 주행속도 6 ~ 10 Km/h 이상
- 휠 슬립 범위 (일반적인으로 슬립률 20 ~ 30%)를 초과할 때
- 시스템 고장 발생 시 부분적으로 작동하거나 완전히 작동하지 않는다.
▣ ASR 시스템
▶ 기능 및 구성품
1) 기 능 : ABS를 장착한 차량에 옵션으로 적용되며 차량이 미끄러운 표면
위에 있어 구동 휠이 헛돌 경우 구동력을 증대시 켜 준다.
2) ASR은 다음 2가지 다른 방법으로 자동으로 작동한다.
- 한 구동 휠이 헛돌기 시작할 때 ASR은 공기압을 휠 브레이크에 작용 시켜
휠에 더 좋은 구동력으로 엔진 토크를 전달.
(구동 바퀴의 휠 스피드를 구동되지 않는 바퀴의 회전 수와 맞춰 차가 미끄러지는
것을 막아준다.)
- 모든 휠이 헛돌 때 ASR은 엔진 토크를 감소시켜 구동력을 증가시킨다.
2) 구성품 : ASR Valve
3) 작동 조건
- 앞 바퀴(피동 축)의 회전속도 보다 뒷바퀴(구동 축)의 회전 속도가 클 때
- 구동 축의 좌우 바퀴 회전 속도 차이가 25Km/h 이상 일 때
- 차량 주행 속도가 30Km/h 이하 일 때
